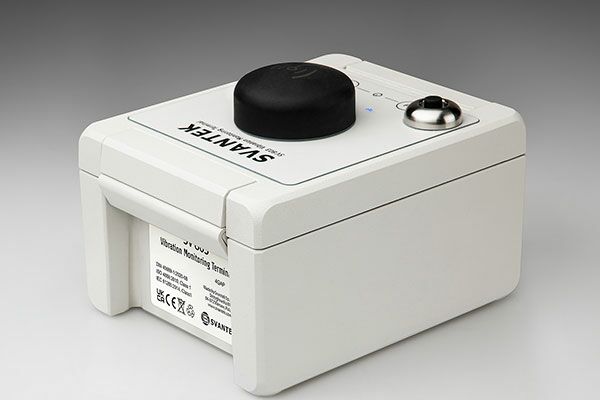

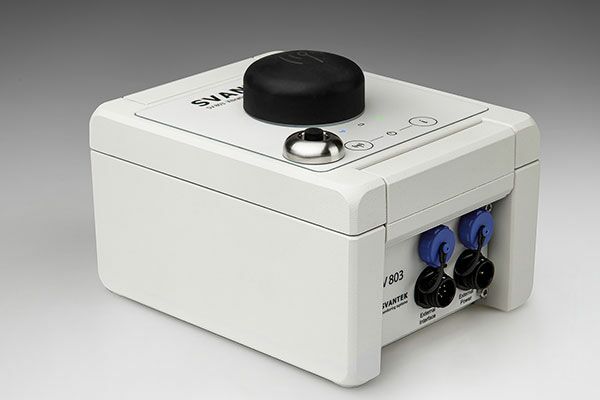

Erschütterungsmessstation SV 803

Erschütterungsmessstation SV 803

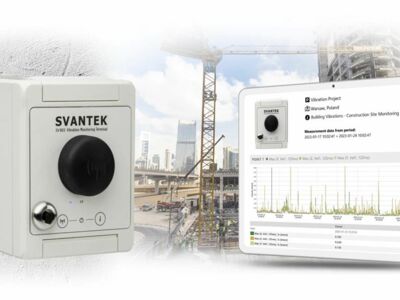

Entdecken Sie das SV 803 - das neueste drahtlose Erschütterungsgerät von SVANTEK.

Das Messgerät ist die perfekte Lösung für Kurz- und Langzeitüberwachungsaufgaben im Bauwesen und ist auf die national geltenden Normen für Erschütterungsschutz, wie z.B. DIN 4150-3, abgestimmt. Das SV 803 ist speziell für die mobile Überwachung von Gebäudeerschütterungen und die Einwirkung auf Menschen in Gebäuden entwickelt worden. Dank seiner integrierten Geophone bietet das Gerät eine hohe Messpräzision bei einem niedrigem Energieverbrauch. So überwachen Sie Erschütterungen über längere Zeiträume, ohne sich Gedanken über den Akku machen zu müssen. Die maximale Laufzeit des internen Akkus von bis zu 6 Monaten kann durch externe Energiequellen beliebig erweitert werden (Solar, externer Akku oder Netzteil). Die Messdaten sind jederzeit online verfügbar (Tabellen, Diagramme, Ereignisse, Berichte). Alarme bei Grenzwertüberschreitungen werden direkt über das Mobilfunknetz gesendet.

YouTube Video:
Das Video kann aufgrund Ihrer fehlenden Zustimmung zu YouTube Videos nicht angezeigt werden. Bitte passen Sie Ihre Einstellungen an, um das Video anzuzeigen.

Einstellungen bearbeiten

Svannet:
Die Projektbeschreibung kann wegen Ihrer fehlenden Zustimmung zu Svannet nicht angezeigt werden. Bitte passen Sie Ihre Einstellungen an, um die Projektbeschreibung anzuzeigen.

Einstellungen bearbeiten

Produkt-Beschreibung

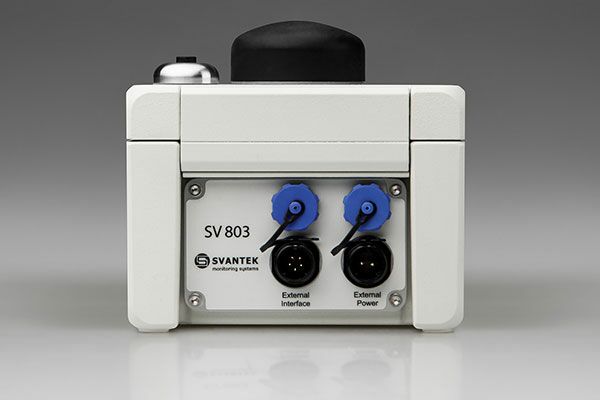

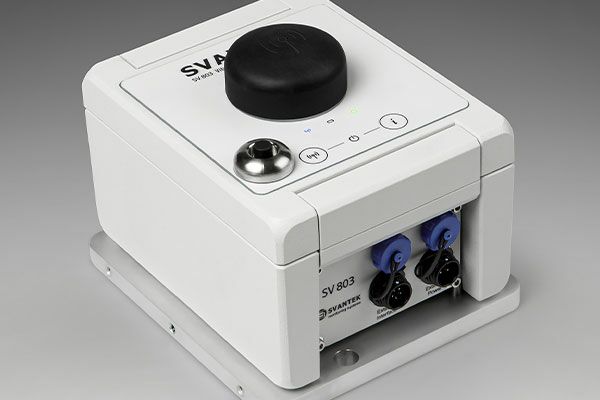

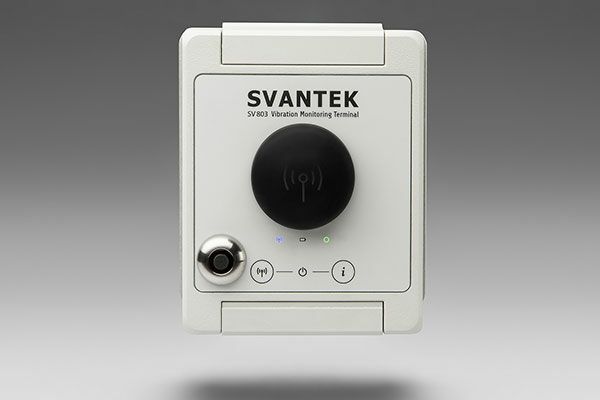

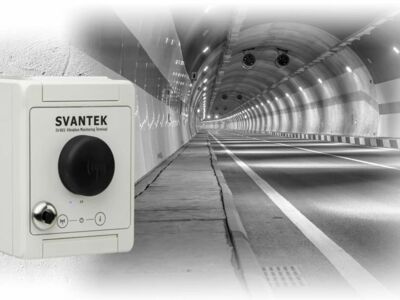

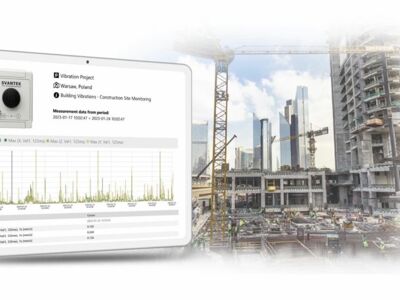

Das SV 803 ist für kurzfristige und dauerhafte Erschütterungsmessungen optimiert. Integrierte Geophone messen die Schwinggeschwindigkeit in drei Richtungen, woraus gleichzeitig die maximale Schwinggeschwindigkeit Vmax (PPV) und dominierende Frequenzen nach DIN 4150-3 berechnet werden. Die Messdaten sind von überall über SvanNET abrufbar. Neben der Speicherung von Schwingungsgrößen und Spektren speichert das SV 803 auch das Zeitsignal für weitere Verarbeitungszwecke und alarmiert bei Grenzwertüberschreitungen. Das Messsystem nutzt die FFT für die Bestimmung der dominanten Frequenz nach BS und DIN-Normen. Mit einer Akkulaufzeit von bis zu 6 Monaten ist das SV 803 die zuverlässige Wahl für Erschütterungsüberwachungen.



Gebäudeerschütterungen gemäß DIN 4150-2 und 4150-3

Mit der Wahl des Erschütterungsstandards und dem Gebäudetyp können die Schwingungsgeschwindigkeitsmessungen gemäß des gängigen Standards aus DIN 4150 durchgeführt werden. Die in DIN 4150-3 festgelegten Grenzwertlinien sind einfach als Alarmschwellen auswählbar.

Gemäß der DIN 4150-2 werden auch Erschütterungen in Bauwerken und deren Einwirkungen auf den Menschen normgerecht gemessen. Baubetrieb, Straßenverkehr, Maschinenbetrieb aber auch Sprengungen können Menschen in Gebäuden gefährden. Das SV 803 misst diese Erschütterungen, bewertet sie mit den entsprechenden Filtern (KB, KBFT, ...) und kann zu jedem Zeitpunkt Auskunft über die aufgetretenen Erschütterungen geben.

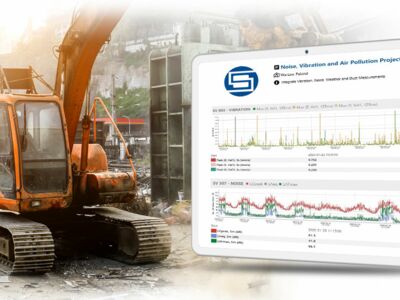

Staub & Wetter

Integrieren Sie eine Wetterstation oder einen Staubmessgerät. Die Schwingungsmessdaten sowie die Wetter- und Staubdaten werden in SvanNET integriert und sind jederzeit online zugänglich.

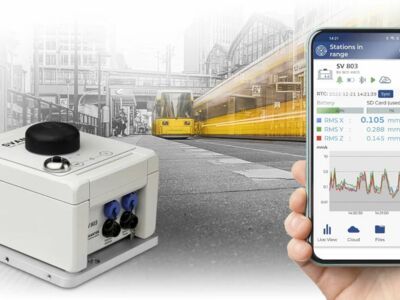

Mobile App - Zugang zum SV 803 über iPhone, Android oder PC

Via Bluetooth haben Sie vollständige Kontrolle über das Messgerät mit jedem Smartphone oder Tablet. Die mobile Anwendung ermöglicht es, die Messung zu steuern (Start/Stopp), das Messgerät zu konfigurieren und Messergebnisse anzuzeigen.

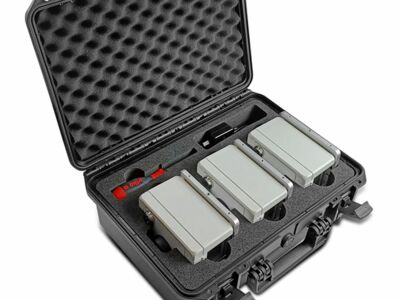

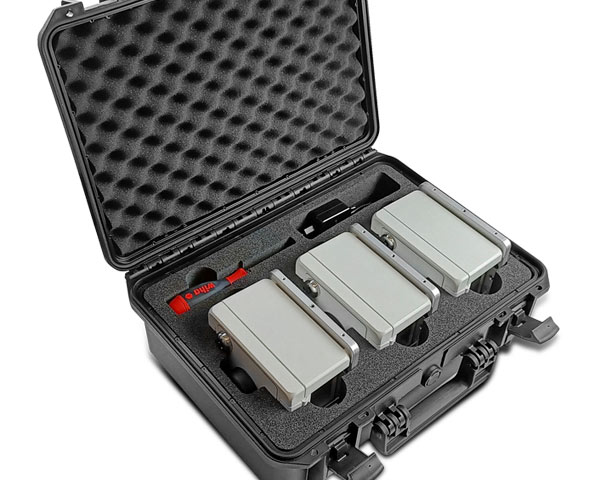

SA 805 / SA 805/3
Transportkoffer für die Erschütterungsmessstation SV 803. Der robuste Koffer für die SV 803 und Zubehör ermöglicht einen sicheren Transport.

Eigenschaften

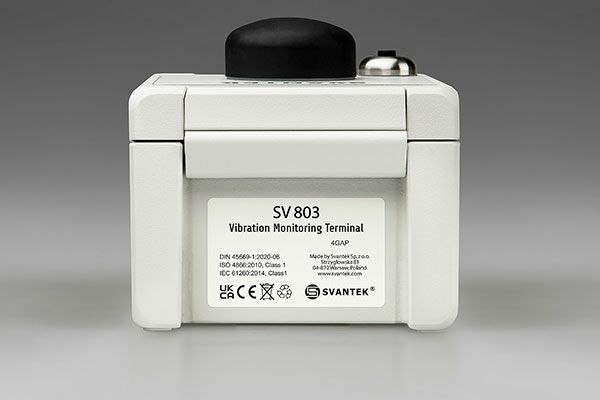

  • Normen: DIN 45699-1:2020-06; ISO 4866:2010, IEC 61260:2014
  • Messparameter: PPV / VMAX, DF, RMS, KB, KBF, RRMS, VDV, MAX, Peak, Peak-Peak, PPV Vector, aw, awv, OVL
  • Analysator 1/3 Oktav Echtzeitanalyse oder FFT, Zeitsignalaufzeichnung im WAV-Format
  • Filter DIN 80, DIN 315, VEL1, KB
  • RMS Detektor Digital true RMS mit Peak Erkennung, Auflösung 0.1 dB
  • Zeitkonstanten Fast 125 ms gemäß DIN 4150-2
  • Schwingungssensor Triaxiales Geophon
  • Dynamikbereich 1 um/s RMS ÷ 141 mm/s Peak
  • Messbereich 3 um/s RMS ÷ 100 mm/s RMS (141 mm/s Peak)
  • Frequenzbereich 0,8 Hz ÷ 400 Hz (-3 dB)
  • Fernkommunikation 4G Modem, Bluetooth, GPS
  • Stromversorgung Interner Akku / SB 803 Li-Ion Akku - 7.2 V, 30.15 Ah, 217 Wh (austauschbar)
    DC Netzteil / SB 274 (wasserdicht)
  • Externer Zusatzakku: Li-Ion (optional)
  • Solarpanel (optional)
  • Betriebszeit (Akkubetrieb) bis zu 1 Monat bei kontinuierlichem Modembetrieb
    bis zu 180 Tage im Stromsparmodus
    *Unbegrenzt mit SB 803 und Solarpanel im Stromsparmodus
  • Betriebsbedingungen Temperatur -10 °C ÷ +50 °C
  • Abmessung 163 x 128 x 115 mm (ohne Zubehör)
  • Gewicht Ca. 3,0 kg einschließlich Akku
  • Ca. 3,5 kg einschließlich Akku und Montageplattform
