Trittschallprüfstand

Prüfstand für Trittschallmessungen

Bei der Entwicklung und Produktion von Bodenbelägen sind normkonforme Messungen des Dämmmaßes unverzichtbar.

Hierfür werden typischerweise externe Prüflabore beauftragt. Neben den hohen Kosten ist der Zeitaufwand erheblich.

Mit diesem kompakten Prüfstand können Sie das Trittschalldämmmaß von Bodenbelägen auf einfache Weise messen. Die Anregung erfolgt mit einem Normhammerwerk, sodass die Messergebnisse ausgezeichnet mit denen von „großen" Prüfständen korrelieren.

Produkt-Beschreibung

Das System kann mit Unterstützung von Referenzmessungen genutzt werden oder als vergleichende Messung zwischen verschiednen Proben. Ein DIN140-8 Normprüfstand, dessen Aufwand diesen Prüfstand um Größenordnungen übersteigt, kann durch diesen kompakten Aufbau nicht ersetzt werden, sondern wird dadurch ergänzt.

Der Schwerpunkt dieses Systems ist die schnelle und kostengünstige Vergleichsmessung zwischen verschiedenen Proben.

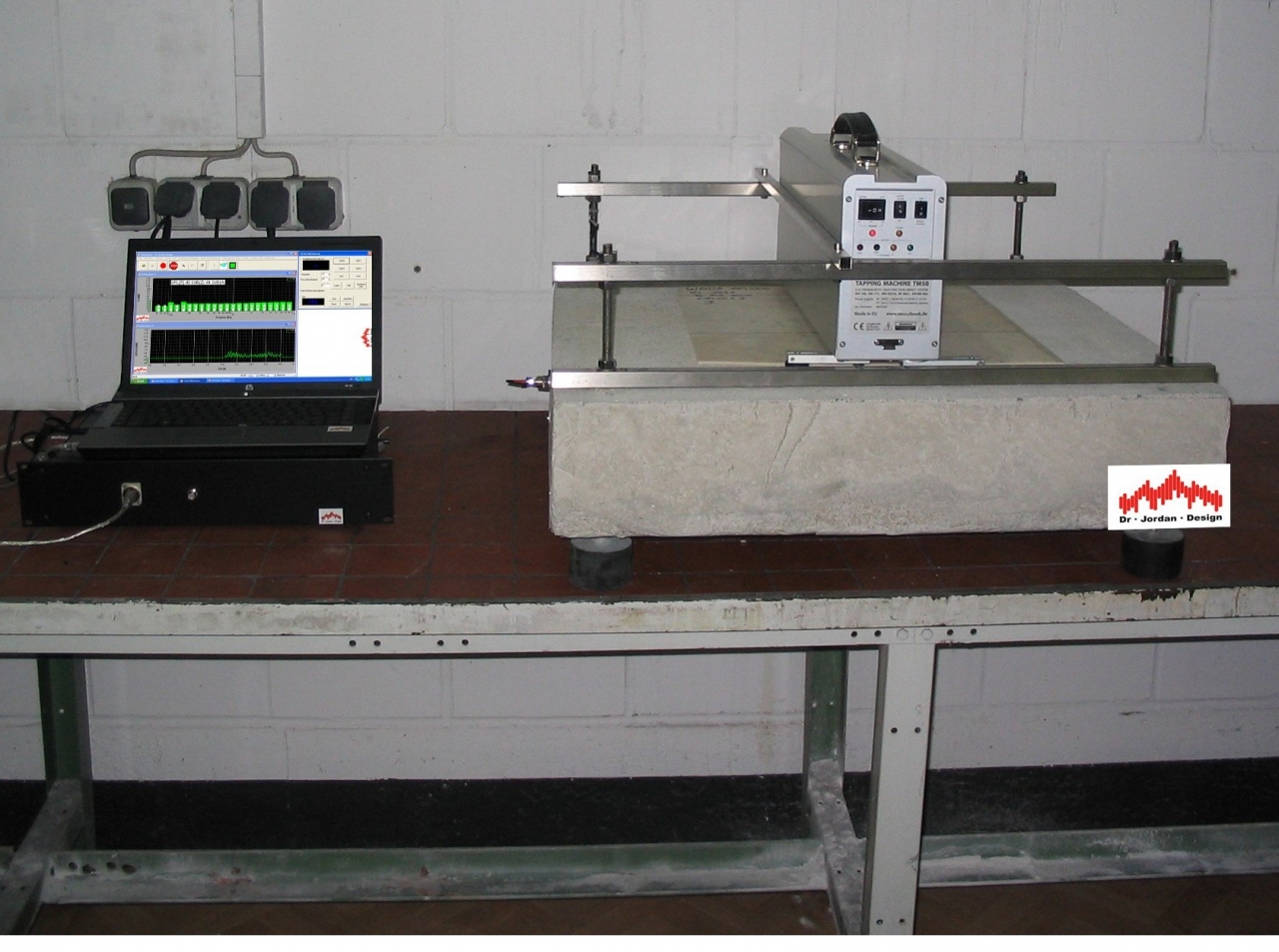

Das System besteht aus:

  • Computer zur Auswertung
  • Signalaufbereitungseinheit
  • Beschleunigungssensor

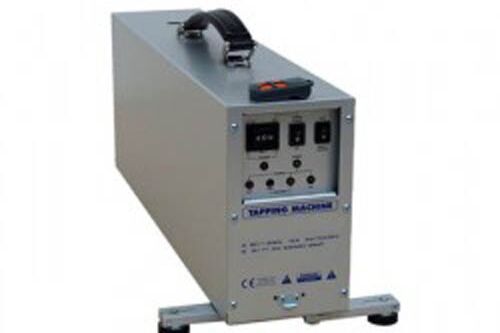

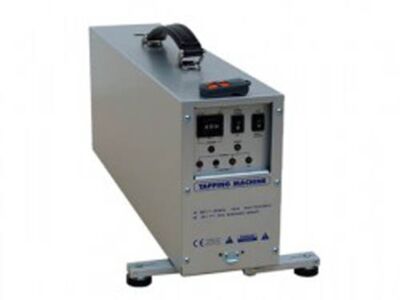

  • Normhammerwerk nach DIN140
  • Beton-Prüfplatte 80x80x16cm

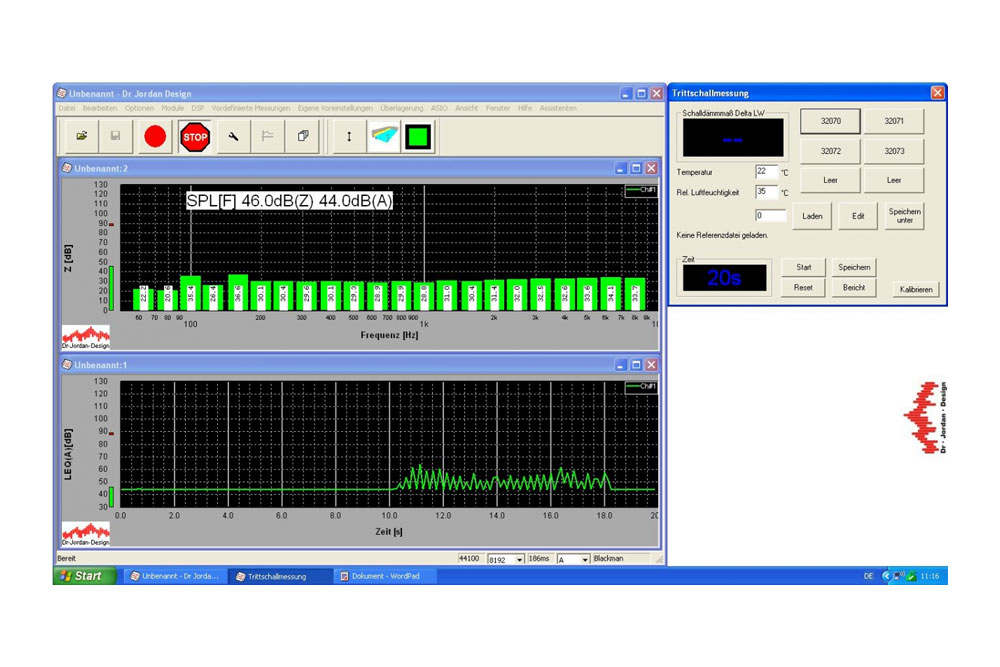

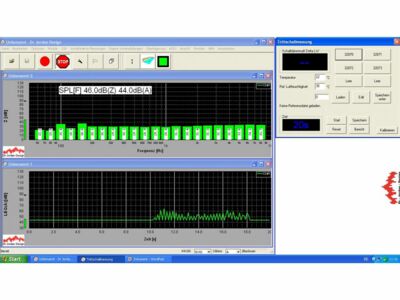

Das System ermittelt den Trittschallpegel in Terzen im Bereich von 50-5000Hz. Zusätzlich werden Einzahlwerte nach DIN 712-2 ermittelt.

Die Prüfgröße beträgt maximal 68x68cm. Die typische Prüfgröße beträgt 50x30cm. Auf Anfrage sind jedoch größere Systeme lieferbar.

Eigenschaften

Im Preis sind folgende Leistungen enthalten

  • Laptop mit der Software schlüsselfertig konfiguriert und kalibriert
  • Signalaufbereitungseinheit
  • Beschleunigungssensor
  • Normhammerwerk nach DIN140
  • Beton-Prüfplatte
  • alle notwendigen Kabel
  • Aufbau und Einweisung 1 Tag vor Ort innerhalb Deutschlands

Speditionskosten für die ca. 300Kg schwere Betonplatte werden gesondert abgerechnet und sind im Paketpreis nicht enthalten.

Der Laptop ist komplett betriebsfertig installiert und kalibriert. Bitte betrachten Sie das Meßsystem mit dem mitgeliefertem Laptop als eine Einheit. Es ist technisch möglich die Software auch auf anderen Systemen zu installieren. Der kostenlose Support bezieht sich jedoch nur auf das mitgelieferte System.
