Vibrationsmessgerät SV 106A

Vibrationsmessgerät SV 106

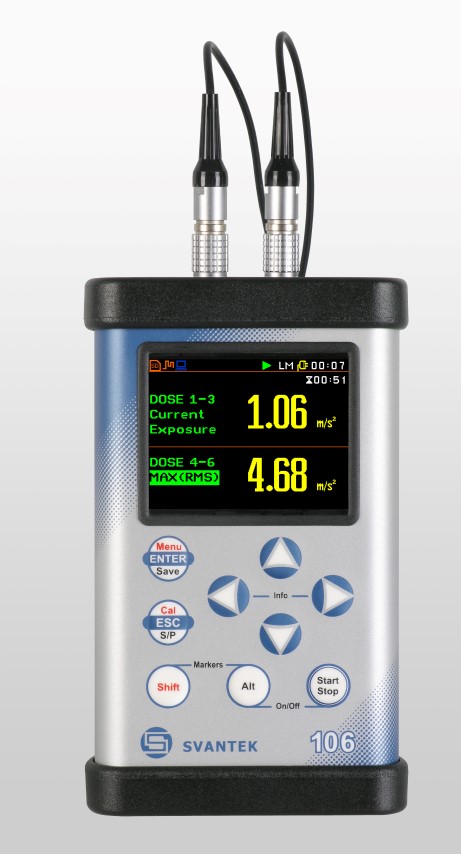

Der SV 106 ist ein 6-Kanal Schwingungsmessgerät und Analysator der neuesten Generation.

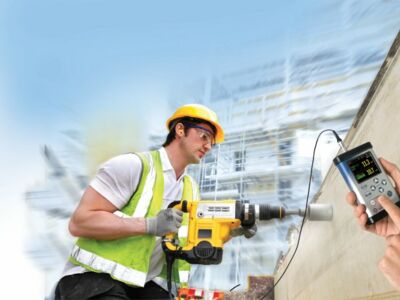

Mit diesem kleinen portablen Gerät können einfach und komfortabel Hand/Arm-, Ganzkörper- und Gebäude-Vibrationsmessungen durchgeführt werden.

Auf Wunsch können gleichzeitig zwei dreiachsige Beschleunigungsaufnehmer (z.B. 2 Hand/Arm-Sensoren) angeschlossen werden.

Der SV 106 liefert schnell und zuverlässig alle Ergebnisse nach der Lärm- und Vibrations-Arbeitsschutzverordnung. Mit seiner einfachen Bedien-Oberfläche und einem Farbdisplay lässt sich das Gerät leicht und zuverlässig handhaben.

Da das Messgerät alle wichtigen Parameter gleichzeitig speichert, müssen vor der Messung keine Einstellungen vorgenommen werden.

YouTube Video:
Das Video kann aufgrund Ihrer fehlenden Zustimmung zu YouTube Videos nicht angezeigt werden. Bitte passen Sie Ihre Einstellungen an, um das Video anzuzeigen.

Einstellungen bearbeiten

Produkt-Beschreibung

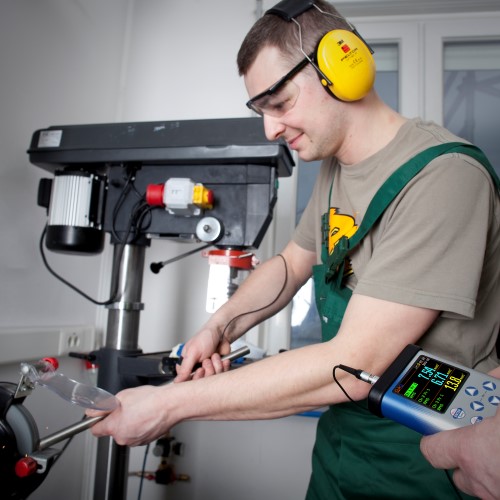

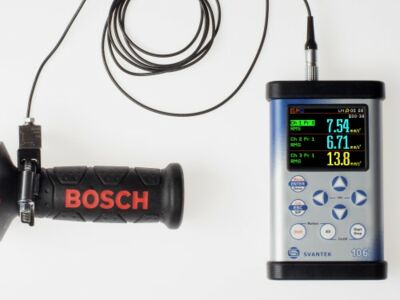

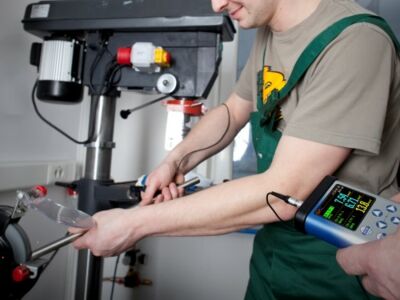

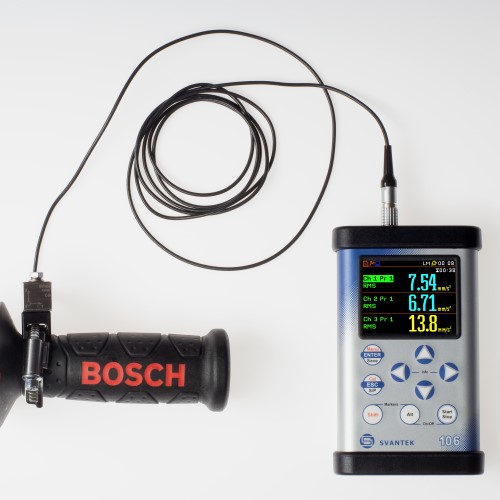

Für Hand-Arm-Vibrationsmessungen nach ISO 5349-1 & 2 wird der SV 150 oder SV 105A Beschleunigungssensor an den SV 106 angeschlossen. Für Ganzkörpervibrationsmessungen nach ISO 2631 wird das Sitzkissen SV 38V angeschlossen. Alle Messwerte werden in jedem Kanal gleichzeitig gemessen und abgespeichert (z.B. A(8), ahv, ahw, awd, awk, VDV, RMS, Kraft, und vieles mehr).

Alle notwendigen Daten für die Beurteilung der Schwingungsexposition werden sofort angezeigt. Alle Messdaten werden auf einer erweiterbaren microSD Karte gesichert. Die Übernahme der Daten erfolgt via USB-Schnittstelle und der im Lieferumfang enthaltenen Übertragungs-, Darstellungs- und Nachverarbeitungssoftware. Das parallele Aufzeichnen von Zeitsignalen ist neben vielen anderen Funktionen wie Schwingungszeitverlauf, Oktav- u. Terzanalyse (auch Multispektren) etc. ein besonderes Highlight.

Alle genannten Funktionen stehen in allen 6 Kanälen gleichzeitig zur Verfügung. Der SV 106 wird mit vier Batterien oder Akkus betrieben (Laufzeit bis zu 16 Stunden). Die robuste und leichte Bauart sowie die leistungsstarke Prozessorleistung zeichnet dieses Gerät aus. Trotz seiner umfangreichen Messfunktionen ist das Messgerät sehr einfach zu bedienen. Durch Wahl des gewünschten Setups (z.B. Hand-Arm-Schwingungsmessung), wird nach dem Einschalten nur die Taste „START" gedrückt und die Messung beginnt.

Mit der zum Lieferumfang gehörenden Software SvanPC++ können die Messdaten zum PC übertragen und ausgewertet werden.

Eigenschaften

  • 6-Kanal Humanschwingungsmessgerät und Analysator der neuesten Generation nach ISO 8041, ISO 2631-1/2,5 und ISO 5349
  • 2 weitere Kanäle zur Messung der Ankopplungskraft (mit SV 105AF)
  • Hand-Arm-Vibrationsmessungen:

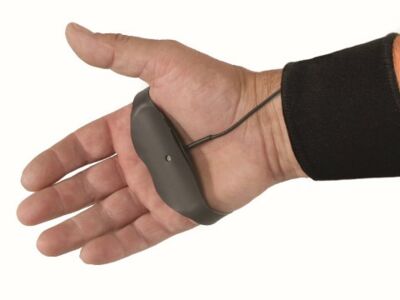

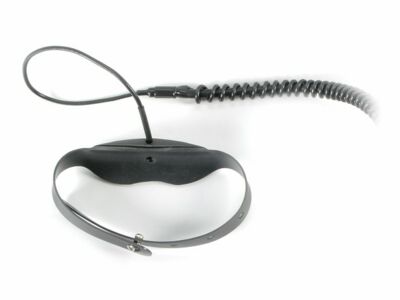

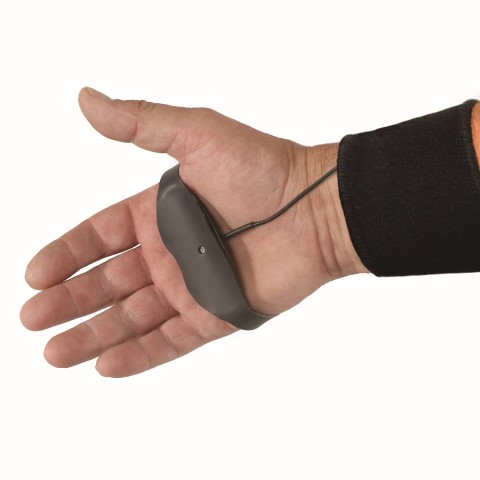

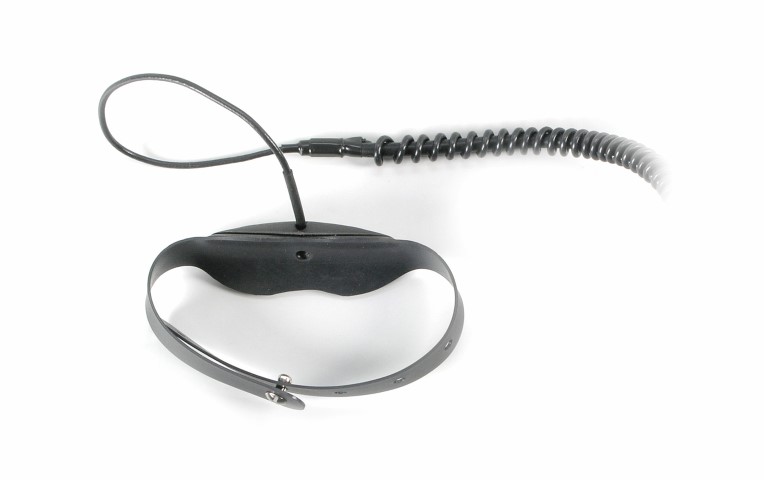

    - SV 105A Triaxialer In- Hand- Sensor mit Handschlaufe
    - SV 105AF Triaxialer In- Hand- Sensor mit Handschlaufe und

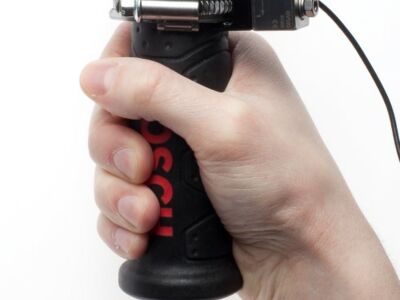

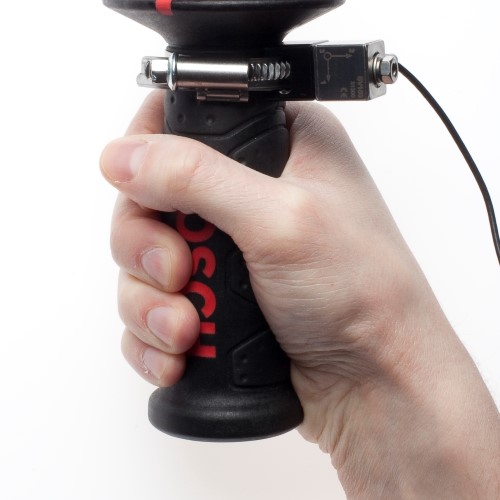

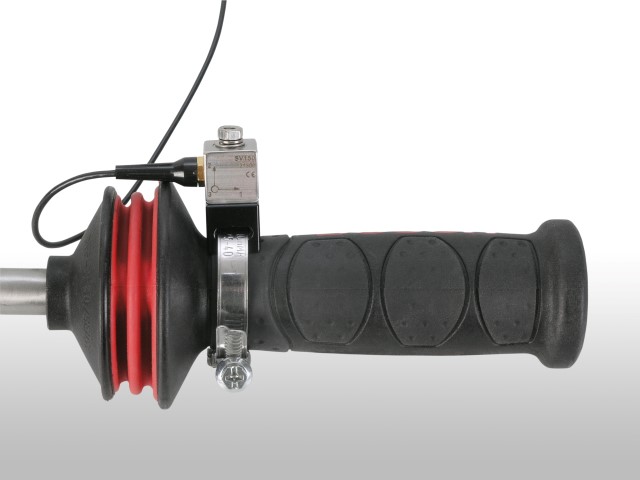

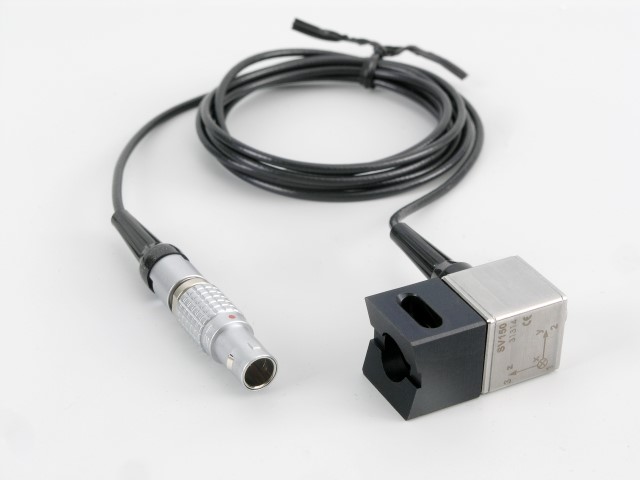

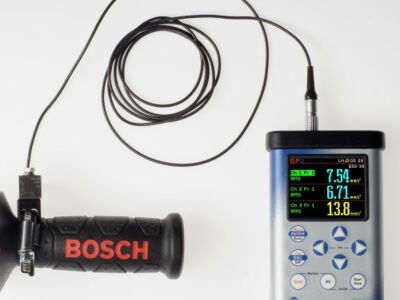

    - SV 150 Triaxialer Sensor zur festen Montage am Werkzeug

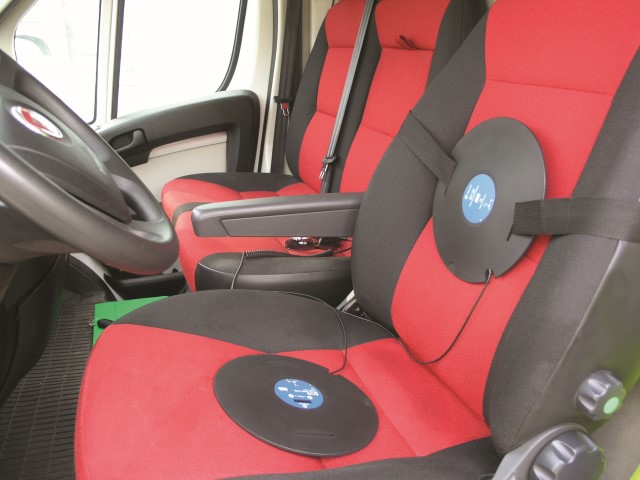

  • Ganzkörpervibrationsmessungen:

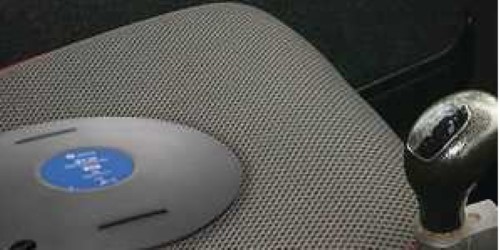

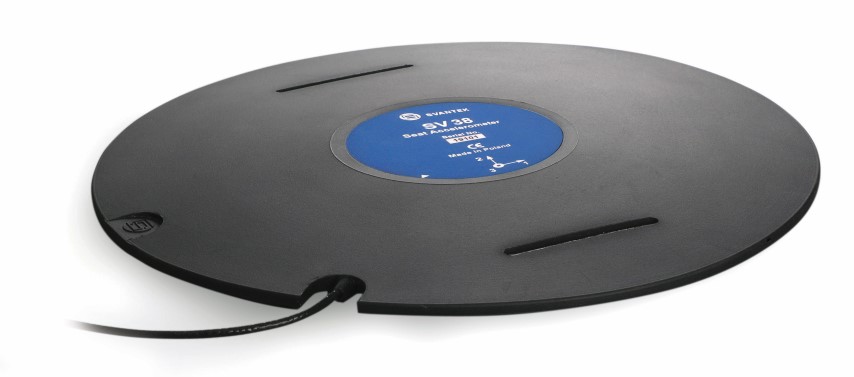

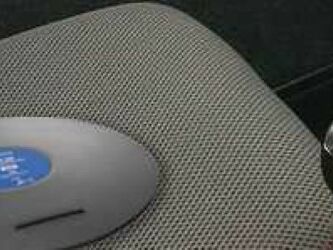

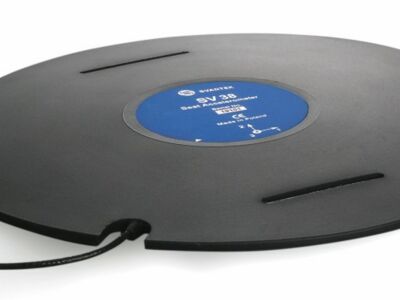

    - Sitzkissen SV 38V

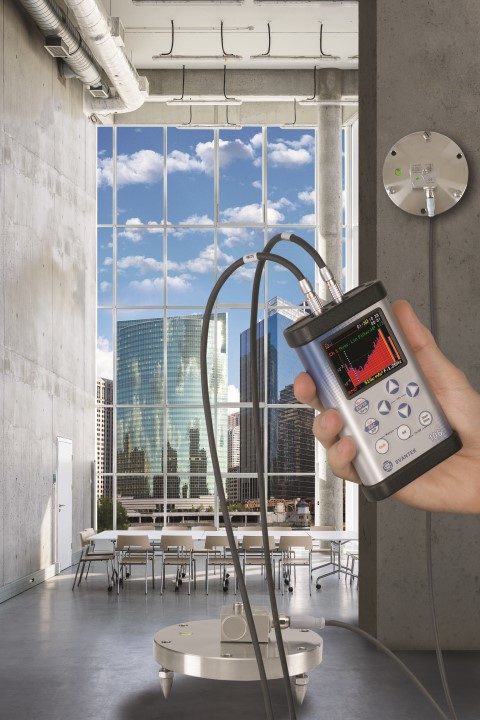

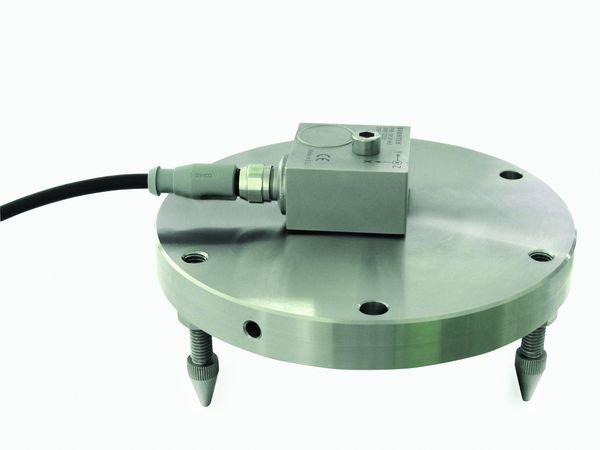

  • Gebäudevibrationsmessungen
  • Automatische Berechnung der Tagesdosis A(8)
  • Frequenzanalyse im Oktav- oder Terzband (optional)
  • Zeitsignalaufzeichnung (optional)

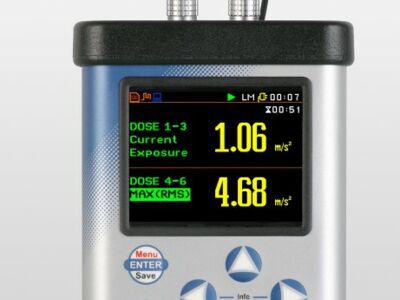

  • OLED-Farbdisplay
  • Einfachste Bedienung durch vorbereitete Setups
  • Zeitsignalaufzeichnung für Messungen von stoßhaltigen Schwingungen (ISO 2631-5)
  • Messung aller relevanten Parametern nach der Lärm- und Vibrations- Arbeitsschutzverordnung
  • Speicherung der Messdaten auf erweiterbaren microSD-Speicherkarte
  • Handliches Taschenformat (140 x 83 x 33 mm, 390 g)

Download

Details finden Sie im Katalog auf Seite 36.
